背景描述

臭氧层是地球生态的重要屏障，能有效阻挡紫外线辐射，保护人类健康与生态系统稳定。消耗臭氧层物质（ODS）包括CFCs、HCFCs、哈龙等，广泛应用于多行业，其排放会加速臭氧层空洞形成，引发系列环境与健康问题。我国为履行《蒙特利尔议定书》，强化ODS监测管控，但当前监测存在明显难点：一是ODS排放源分散，化工园区、制冷企业等点位多，大范围筛查难度大；二是环境中ODS浓度常处于ppb-ppt级，低浓度检测易受干扰；三是单一检测设备难以兼顾广域预警与精准定性定量，需多设备协同。在此背景下，亟需一套全链条、高精度的ODS测量解决方案，覆盖大范围预警、现场点测等全场景，破解监测难点，助力环保监管与企业履约。

解决方案

消耗臭氧层物质（ODS）对生态环境危害显著，需通过科学监测实现全流程管控。以下整合五款仪器，形成“广域预警-精准点测-样品富集-深度核验”的全链条ODS测量解决方案，适配不同场景需求，助力环保履约与泄漏管控。

9100 ODS便携式高精度ODS气体分析仪作为核心点测设备，采用傅里叶变换红外光谱技术，可同步检测30种主流ODS组分，精度≤±2%FS，检出限低至0.1ppm，该仪器检测种类多，响应速度快，便携性好（18kg），适配制冷、化工等行业的现场泄漏检测与合规核查，实现ODS精准定量。该仪器适配制冷、化工、发泡、消防等ODS重点管控行业，可对各行业核心设施、生产全环节及高风险点位开展现场点测，精准检测对应主流受控ODS组分，实现隐蔽/ 微量泄漏快速溯源与定量分析。用途具体而言，在制冷行业，可针对冷库制冷机组、空调外机及制冷剂储存容器的密封点进行定期巡检，快速捕捉微小泄漏信号，避免制冷剂长期缓慢排放造成的环境影响；在化工行业，能对ODS生产装置的管道接口、反应釜密封处等关键点位实施精准监测，助力企业及时发现工艺过程中的泄漏风险，保障生产合规；在发泡行业，可对聚氨酯发泡生产线的发泡剂注入环节进行实时检测，防止ODS类发泡剂泄漏；在消防领域，针对哈龙灭火器的储存罐体及管路系统，定期开展泄漏检测，确保消防设备安全同时避免ODS排放。此外，该仪器还可作为环保部门现场执法的快速检测工具，辅助开展ODS排放专项检查，为监管提供数据支撑；在突发ODS泄漏事件中，能迅速抵达现场进行浓度测定与组分分析，为应急处置方案制定提供科学依据，有效降低环境危害。

Ontech800系列苏玛罐采样大气预浓缩系统，通过低温冷阱捕集、热解吸富集，可将样品中低浓度ODS浓缩1000倍以上，大幅提升GC-MS检测灵敏度，满足环境空气中ppt级痕量物质的检测需求。方法符合《环境空气中消耗臭氧层物质和含氟温室气体手工监测技术规范》可广泛应用于环境空气ODS背景监测、区域排放溯源及企业无组织排放核查等场景。环保部门可依托该系统在化工园区、重点行业聚集区等区域开展周期性大气采样，通过预浓缩技术捕捉ppt级痕量ODS组分，结合GC-MS分析获得区域ODS浓度分布特征，为编制区域ODS排放清单、评估减排成效提供科学数据支撑；企业可利用该系统对厂界周边大气进行定期采样监测，及时发现无组织排放隐患，辅助优化生产环节的泄漏管控措施。此外，当广域预警设备监测到某区域ODS浓度异常时，该系统可快速跟进开展定点采样与富集分析，精准锁定异常排放的组分类型与浓度水平，为溯源排查提供关键技术支持，形成“预警-采样-核验”的闭环监测链条。

9100GC-MS便携式气相色谱质谱联用仪，结合高性能气相色谱与四极杆质谱技术，检测可达ppb级，支持多种进样方式，可对ODS进行精准定性定量，开机快速、便携性强，适用于ODS泄露、溯源、满足快速现场应急监测的需要，能够实现微量甚至痕量的检测。具体而言，在环保执法领域，该仪器可作为补充核验工具，当现场快速检测发现ODS浓度异常时，通过GC-MS的高分辨定性能力，精准识别混合气体中的目标ODS组分，避免因组分相似导致的误判，提供有力的定性定量依据。

9100FIR-OP4傅里叶红外气体遥测成像预警仪采用被动红外遥感技术，实现5公里内非接触广域扫描，通过专用数据库识别全部ODS气体，完成泄漏成像、浓度反演和自动预警。适用于化工园区、仓储区等大范围ODS泄漏筛查。在化工园区日常监管中，可全覆盖监测并实时成像，快速锁定泄漏区域；在ODS仓储区，24小时监测自动预警，助力封堵；环保部门用于区域排放筛查和热点识别；突发泄漏事件中，快速扫描确定扩散范围和浓度趋势，支持应急响应，提升效率。

在化工园区日常监管中，该仪器可通过非接触式广域扫描，对园区内所有生产装置、储罐区及管线廊道进行全覆盖监测，实时生成气体泄漏成像图，直观显示泄漏点位与浓度梯度，帮助园区管理人员快速锁定疑似泄漏区域，避免人工巡检的盲区与低效；在ODS仓储区，可24小时不间断监测储存罐体及周边环境，一旦检测到ODS泄漏，立即触发自动预警并推送位置信息，助力管理人员第一时间采取封堵措施，防止泄漏量扩大；环保部门可利用该仪器开展区域ODS排放筛查，在重点管控区域上空进行巡航扫描，快速识别高浓度ODS排放热点，为后续精准点测与溯源提供方向；在突发ODS泄漏事件中，该仪器能迅速对泄漏区域及周边5公里范围进行扫描，确定泄漏扩散范围与浓度分布趋势，为应急指挥部门制定人员疏散路线、部署处置力量提供关键数据支持，有效提升应急响应效率。

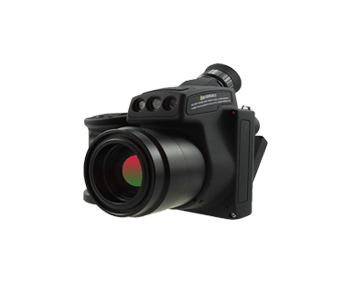

手持式长波红外成像气体检漏仪采用长波红外技术，可视化定位ODS气体漏点，无需采样、即开即测。适用于制冷维修、化工巡检、消防维护、环保执法和小型制冷企业等场景。在制冷维修中，快速定位漏点缩短维修时间；在化工巡检中，及时发现微小泄漏隐患；在消防维护中，检测哈龙灭火器泄漏，确保设备合规；在环保执法中，快速筛查泄漏并提供执法依据；对小型企业，操作简便、成本适中，助力落实ODS管控责任，减少排放损失。

五款仪器协同配合，构建“广域预警-点位采样-浓缩处理-精准核验”的闭环，覆盖从宏观管控到微观溯源的全场景，满足ODS监测的应急、溯源、泄露检测的需求，为ODS的泄露监测提供全面技术支撑。

方案特点

本方案具备全链条闭环监测能力，实现从宏观区域泄漏筛查到微观组分定性定量的全覆盖，有效破解ODS监测中分散源难定位、低浓度难检出、单一设备功能局限等痛点。技术上融合傅里叶变换红外、便携式GC-MS、被动式遥测成像等多种前沿技术，各仪器优势互补。满足环保监管合规要求与企业日常巡检、应急溯源需求，兼具高效响应性与便携灵活性，为臭氧层保护提供全面、可靠的技术保障。

l 全链条闭环监测：整合遥测、点测、预浓缩、质谱核验全环节，实现广域泄漏预警到微观组分溯源全覆盖，解决传统监测筛查难、低浓度检出难问题。

l 多技术交叉互补：融合傅里叶红外、GC-MS、大气预浓缩系统等前沿技术，兼顾非接触广域扫描与精准定性，补足低浓度样品处理短板，提升整体监测精准度。

l 高灵敏+宽动态适配：可覆盖ppb~ppt级环境空气至ppm级泄漏点的宽浓度跨度，适配ODS浓度多变的检测需求。

l 场景化灵活协同：五款仪器对应预警、点测、富集、核验、巡检五大场景，可按需灵活组合，适配化工园区、制冷企业、应急溯源等多类应用场景。

l 合规与履约双重支撑：适配相关国标及《蒙特利尔议定书》管控要求，为环保部门履约核查、企业合规监测提供技术依据，助力臭氧层保护落地。

推荐设备

9100 ODS便携式高精度ODS气体分析仪、Ontech800系列苏玛罐采样大气预浓缩系统、9100GC-MS便携式气相色谱质谱联用仪、9100FIR-OP4傅里叶红外气体遥测成像预警仪、GIR310手持式长波红外成像气体检漏仪
