903W 在线式硫化氢总硫分析仪

Galvanic分析仪：
1、 FPA4100 – 在线式紫外光分析 仪表
2、 ACCUSERIES – 各种化学方法在线 离子分析仪
3、 MONITEK – 在线式浊度、悬 浮物、颜色、水中含油量测量仪
4、 NAMETRE – 在线式粘度测量仪。
所需的公用设施：适当的校准气体、某些应用,氢气（仅用于总硫分析）、电源 (24VDC or 110/220VAC, 总硫： 110/220VAC) • 四种型号：
1、 PROTECH903 W：小型号; Class 1, Division 2, Groups BCD
2、 PROTECH903 D2：Class 1, Division 2, Groups BCD
3、 PROTECH903 D1：Class 1, Division 1, Groups BCD
4、 PROTECH903 CE: 欧洲 ATEX /International IECEx (ZONE 1) IIB + H2具有CPA证书
产品特点：
1、 宽动态范围
2、 良好的灵敏度、线性度和重复性
3、 无干扰
4、 本安型键盘或基于Windows的GUI软件操作（带连接的计算机）
5、 两种电源(AC and DC)
6、 长达10个月的数据记录保存
7、 3~12 周的纸袋寿命(取决于具体的仪表应用/配 置); 实时纸袋用量监测
8、 几种通讯方法: USB、MODBUS RS232、MODBUS RS485
可选功能：
1、 总硫测量 ( ProTech 903W不具备 此功能)
2、 太阳能电源 (总硫仪表不可选)
3、 电池电源 (仅适用于 ProTech 903W)
4、 以太网连接方便远程操作
5、 多气流测量( ProTech 903W不可 选；最多4个气流)
应用场合：
1、 化学品生产; 天然气处理; 石油炼化; 石化火炬尾气监测
2、 天然气储存转移和气味监测
3、 二氧化碳质量监测
4、 天然气厂进出口天然气质量；天然气 厂脱硫
5、 催化剂保护；原料和原料气监测
操作原理：
1、 H2 S + Pb(C2H3O2 )2 →PbS + 2C2H4O2
2、 硫化铅 (PbS) 在醋酸铅纸袋上形成棕色 的色斑
3、 色斑形成速率与监测气体中的硫化氢 浓度成正比。
4、 通过光电二极管探测器监测色斑形成 率。
5、 醋酸铅100％完全响应H2S（没有已知 的干扰物种）
6、 对某些应用来说，响应时间对异 常情况的处理至关重要。
7、 预测警报分析（PAA）用于快速 响应关键应用中的过程扰乱预测报警分析(PAA)
8、 dV/dt 被分析仪表不断地监测.
9、 当 dV/dt * 增益超过预设的报警 浓度的时候，不管什么分析周期 情况，分析仪表立刻地报警
总硫选件：
1、 所有含硫化合物在高温下与氢气 反应转化为H2S
2、 碳氢化合物转化为甲烷
3、 例如: 乙基硫醇的反应 CH3 SH + H2 → CH4 + H2 S
七、H2节流器-可选件

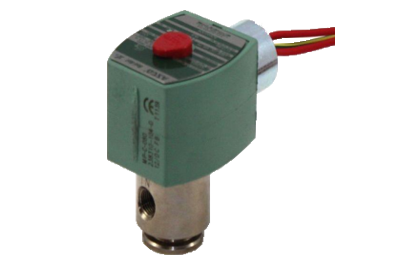

1、 当分析仪分析H2S时，不 需要氢气，因此分析仪使 用电磁阀关闭氢气流
2、 降低H2的使用量
H2S可选件:
1、 压力传感器监测氢气压力
2、 如果氢气压力降至5psi(0.34bar)以下，则总 硫电磁阀将自动关闭，分析仪将切换至仅 分析H2S模式
3、 减少总硫烘炉里的焦化
4、 样气压力： 0.68 ~ 1.36 bar.
5、 样气流速：2.0 (100 cm3 /min)
6、 样气须是干净的、干燥的-样品温度须超过样气中的水和烃的 露点

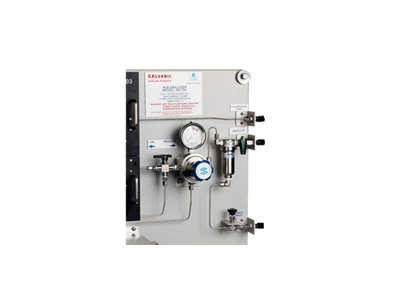

7、 GALVANIC 可以提供满足客户要求的 合适的采样系统

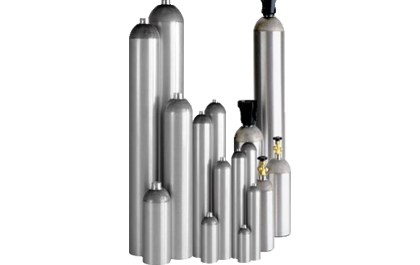

校准气：
1、 为了进行校准，PROTECH903分析仪需要使用具有认 证标准、已知浓度的硫化氢（通常在氮气背景 下）。
2、 校准气体也可用于验证和故障排除。
3、 校准气体中的硫化氢浓度应为分析仪满量程的75%， 或接近监测目的的某个特定重要浓度。
4、 标定气体具有已知的使用寿命，使用时不得超过其 有效期。
5、 H2 S 和其他硫化合物具有很强的反应性。
6、 校准可手动或自动执行，具体取决于分析仪的具体 配置。
维护保养：
1、 每次更换纸袋 (大约需 4-6 周)
2、 清洁样品室并确保没有灰尘积聚（防止传感器电流 警报）
3、 将加湿器加满醋酸液体
4、 确保压力和流量正常
5、 确保通风管畅通，喷射器工作正常
6、 校准分析仪并验证结果
7、 每两三次更换纸袋（大约每2~4个月)检查样品系统过滤元件,必要时更换,检查总硫石英管是否积碳和泄漏,必要时更换石英管。
8、 取下并清洁样品室。
9、 如有必要，更换样品室后窗、后窗衬垫和开口条。
